Mettre en évidence:
L'instrument MDI CAN est équipé d'un compteur BDI.
, 1.3 pouces Affiche le BDI Meter
, MDI CAN BDI Mètre

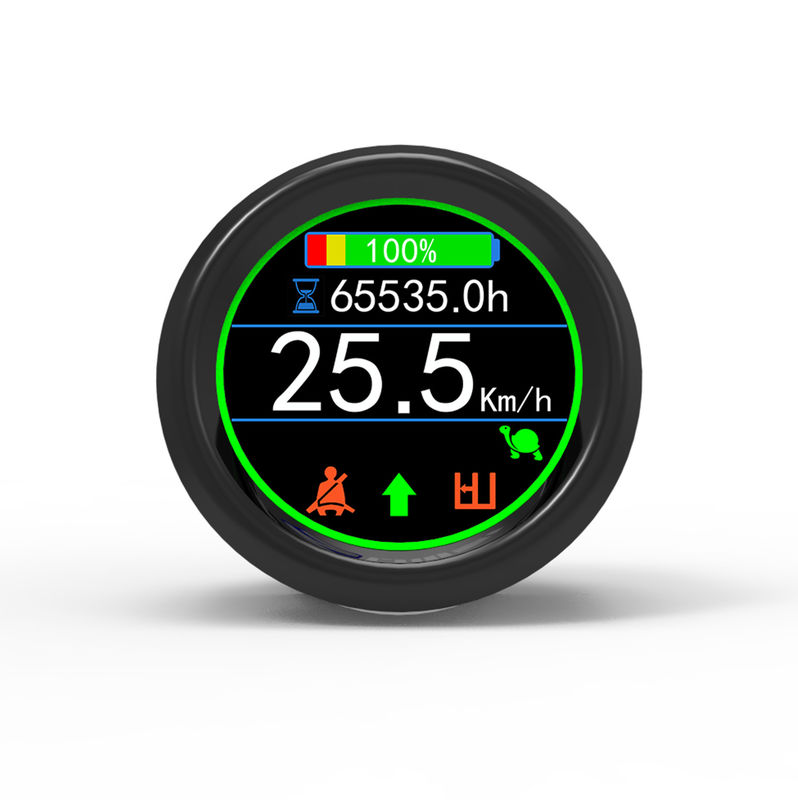

MDI CAN Instrument BDI Mètre 1,3 pouces Affichage YB13SC Version améliorée
YB13SC version améliorée de l'instrument MDI CAN 1.3 pouces Affiche la vitesse actuelle du véhicule, en Km/h.
Description du produit:
YB13S est une version améliorée de l'instrument MDI CAN, qui est compatible avec les instruments de la série DALA MDI CAN et peut être personnalisé avec du matériel et du logiciel en fonction des besoins des clients.
Cet instrument de série pour véhicule est basé sur la communication CAN, affiche la vitesse du véhicule, la puissance, le compteur horaire, le mode de vitesse, le code de défaut et d'autres informations en communiquant avec le véhicule,et a les avantages de la communication en temps opportun, l'affichage en temps réel, et une visualisation élevée.
Le compteur est relié au contrôleur par un simple harnais de câblage, sans qu'il soit nécessaire de connecter la batterie.Une connexion aussi simple réduit à la fois le coût du harnais de câblage et le temps d'installation.
Description de l'interface CAN
YB13S possède une interface de bus CAN unidirectionnelle qui lui permet de travailler avec d'autres appareils électriques dans le même réseau de bus CAN et d'échanger des informations avec d'autres appareils électriques via le bus CAN.
Une résistance de terminaison est intégrée à l'instrument, c'est-à-dire qu'il y a une résistance de 120Ω entre CANH et CANL (A5 et A6 sont court-circuités).Par conséquent, l'instrument peut être utilisé comme module terminal dans un réseau CAN.
Remarque: si YB13S ne reçoit pas de message CAN pendant une certaine période, il affichera la faute "NO CAN MASSAGE", et lorsque le message CAN est de nouveau reçu, la faute disparaîtra.
Dans l'ensemble
La conception est belle et élégante, avec des instructions d'utilisation uniques et accrocheuses et des icônes d'alarme.L'éclairage d'avertissement LED sur l'anneau extérieur avant envoie au conducteur un signal clair de l'état du véhicule; le code de défaut indique les sources des défauts (traction, pompe, direction), analyse les causes des défauts et résout les problèmes rapidement et efficacement;Ainsi, une interaction homme-ordinateur très efficace peut être réalisée en informant le conducteur des informations visuelles, y compris la vitesse actuelle., le compteur horaire, le BDI, le mode de fonctionnement et autres.
Instructions pour l'interface
| les icônes |
Décrits |
| Indice de revenu |
Affiche la charge restante de la batterie, lorsque la batterie est faible, la barre d'icônes BDI est en rouge. |
| Code de défaut |
Afficher le code de défaut du nœud de défaut (contrôleur) en cours, lorsque plusieurs défauts se produisent, les codes de défaut seront affichés cycliquement avec un intervalle de 1s. |
| Mode de performance |
L'icône de la tortue indique le mode basse vitesse. |
| Mode de fonctionnement |
Lorsqu'une défaillance du système est détectée, l'icône de service apparaît avec le code de défaillance et le voyant d'alarme LED est rouge. |
| Mètre horaire |
Les chiffres indiquent le temps de mise en marche cumulé du véhicule en cours, en h. |
| Feu d'alarme |
La lumière d'alarme est verte en mode normal, elle devient rouge lorsqu'une défaillance du système est détectée. |
| Velocité |
Affiche la vitesse actuelle du véhicule, en Km/h. |
